ویژگی‌های کلیدی محصول

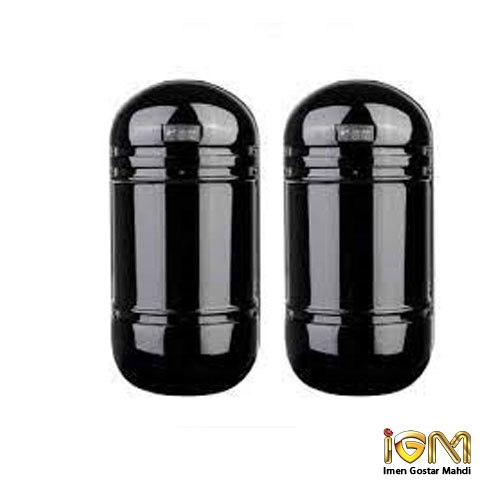

چشم خطی لیزری مادون قرمز

برد 100 متر

دارای حسگر لیزری

دارای جامپر LED

زاویه دید مستقیم

توضیح کوتاه محصول

چشم خطی دزدگیر یا همان بیم دتکتورهای لیزری سنسور هایی هستند که جهت حفاظت ازمحیط پیرامونی طراحی و تولید شده اند. اساس کار این حسگرهای لیزری ایجاد نور مادون قرمز و حفاظ مجازی و درکل یک عامل مفید بازدارنده جهت جلوگیری از تجاوز بحریم شخصی افراد بشمار میروند و ازنظر کارکرد درمحیط های فضای باز کاملا ایمن هستند.

دسته: , , ,

برچسب: , , , , , ,

چشم خطی لیزری دزدگیر یا همان بیم دتکتورهای لیزری سنسور هایی هستند که جهت حفاظت ازمحیط پیرامونی طراحی و تولید شده اند. اساس کار این حسگرهای لیزری ایجاد نور مادون قرمز و حفاظ مجازی و درکل یک عامل مفید بازدارنده جهت جلوگیری از تجاوز بحریم شخصی افراد بشمار میروند و ازنظر کارکرد درمحیط های فضای باز کاملا ایمن هستند. سارقین اماکن و منازل اغلب دنبال سرقت ازمحیط هایی هستند که ازهیچگونه حفاظ فیزیکی و یا مجازی جهت برقراری امنیت استفاده نشده باشد. بیاد داشته باشید که حتی حفاظ هایی با شکل نیزه و یا شاخ گوزن اغلب تضمین کننده امنیت محیط نیستند اما سنسورهای لیزری مادون قرمز علاوه بر بازدارنده بودن فرمان هشدار اعلام سرقت و تماس تلفنی تلفنی را به دزدگیر اماکن صادر میکنند.

عملکرد چشم خطی لیزری به زبان ساده

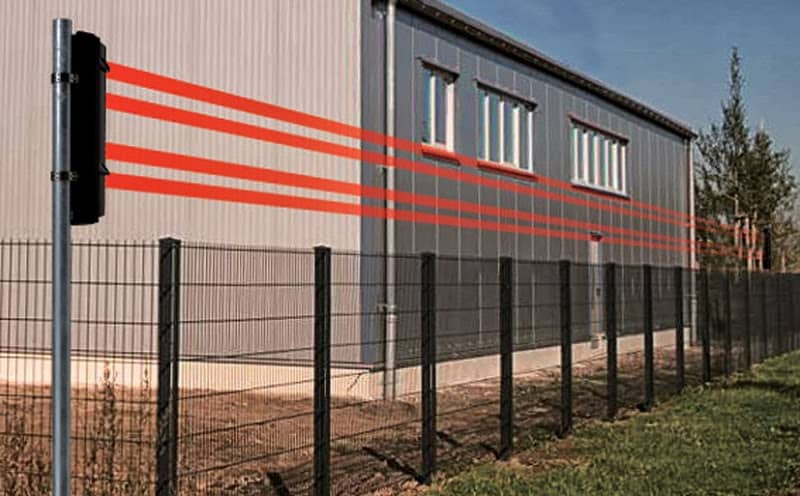

چشم خطی یک جفت سنسور (فرستنده و گیرنده) مادون قرمز نامرئی است که دو طرف دیوار ها، ورودی و هر حائلی که مد نظر مالکین باشد نصب میشود و لحظه ورود غیر مجاز اشعه بین دو سنسور قطع شده و رله خروجی سنسور، فرمان آلارم و شماره گیری اتوماتیک رابه دستگاه مرکزی اعلام سرقت صادر میکنند.

عملکرد چشم خطی به زبان تخصصی

طیف نوری مادون قرمز بطور دائم ازفرستنده یا همان TRANSMITTER بصورت خطی و کاملا متقارن بسمت گیرنده یا همان Receiver تابیده میشود و درمدار گیرنده درصد انتشار شعاع نوری مادون قرمز را با شروع کار و اشعه اولیه جذب شده درگیرنده مقایسه میشود. و درصورت اینکه نور جذب شده کمتر ازمقدار استاندارد تنظیمی مثلا ۵۰ درصد کمتر باشد این حالت بمنزله قرار گرفتن مانع بین دو سنسور تلقی شده و رله خروجی تغییر وضعیت خواهد داد. تنظیم حساسیت سنسور ها بایدبه گونه ای باشد که عوامل جوی و محیطی همچون مه و گرد و غبار باعث جذب کمتر اشعه توسط گیرنده و عاملی جهت وقوع آلارم بی مورد نباشد.

سرویس و نگهداری چشم خطی لیزری :

بدلیل استفاده ازاین نوع چشمی ها درمحیط های باز و درمجاورت عوامل جوی بصورت دوره ای و مداوم باید عدسی بیم ها را ازلحاظ ظاهری و فیزیکی بررسی کرد. لایه گرد و غبار نشسته روی بیم ها باید توسط پارچه نم دار تمیز شوند. قبل ازپاک کردن عدسی ها و غبار روبی حتما تغذیه سنسور ها ازمدار قطع شود و پس ازمراحل تمیز کاری حتما اتصالات فیزیکی و سیم بندی ها چک شده و یک بار سیستم را مورد آزمایش قرار دهید. با آمدن فصل سرما و برودت حتی الامکان هر چند روز یکبار سعی شود ازیخ زدگی و پوشیده شدن سنسور ها درصورت بارش برف جلوگیری شود. درصورت امکان توصیه میشود چشمهای خطی را زیر سایبان و یا محافظ نصب کنید.

مختصری در مورد مشخصات فنی چشم خطی لیزری بدانید:

دمای کارکرد رادار خطی بین ۲۵- تا ۵۵+ بوده و درشرایط آب و هوایی مختلف و شرایط جوی همچون برف و باران و هوای گرم و آفتابی کار میکند. بیم لیزر خطی هم درمحیط های بسته و هم درفضای باز کاربرد دارند و تا ۱۵۰ متر و یا بیشتر امکان ایجاد محدوده پوشش دهی بین دو سنسور وجود دارد. زون nc و no که همان کنتاکتهای باز و بسته رله خروجی میباشند قابلیت اتصال انواع کنترل پنل های اعلام سرقت را مهیا میسازند بطوری که سوا ازمارک و مدل دستگاه، این چشم خطی لیزری بتمام سانترالهای دزدگیر و اعلام حرق و… براحتی متصل میشوند.

مشخصات فنی بیم لیزر خطی

این رادار خطی قابلیت تنظیم بیم ها تا زاویه ۹۰ درجه درراستای افقی و ۱۵ درجه درراستای عمودی را دارند و استاندارد بدنه IP65 و محافظ دربرابر اشعه UV را دارا هستند . سازنده با طراحی مدار محافظ امکان هرگونه دستکاری فیزیکی را بصفر رسانده بطوری که با باز شدن درب سنسور و یا بریدن کابلهای ارتباطی آژیرهای خطر (درست مانند ورود غیر مجاز بمحل) فعال میشوند. ولتاژ کاری بیم خطی بین ۱۰ تا ۲۴ ولت DC بوده و جریان پایینی حدود ۶۵۰ میلی آمپر مصرف میکند.

راهنمایی نقشه خوانی و اصطلاحات بکار رفته در کاتالوگ چشم خطی لیزری

BEAM RANGE فاصله متعارف بین دو سنسور فرستنده TX و گیرنده RX Reflector بازتاب دهنده لیزر مادون قرمز Sensitivity حساسیت چشم خطی لیزری که تنظیم آن بستگی بشرایط محیطی دارد محتویات این بسته یک فرستنده و یک گیرنده خطی به همره دو عدد پایه فلزی و یک کاتالوگ و نقشه راهنما میباشد.قیمت چشم خطی لیزری مادون قرمز و مشخصات آن را میتوانید در سایت معتبر Amazon ببینید

توضیحات

چشم خطی لیزری دزدگیر یا همان بیم دتکتورهای لیزری سنسور هایی هستند که جهت حفاظت ازمحیط پیرامونی طراحی و تولید شده اند. اساس کار این حسگرهای لیزری ایجاد نور مادون قرمز و حفاظ مجازی و درکل یک عامل مفید بازدارنده جهت جلوگیری از تجاوز بحریم شخصی افراد بشمار میروند و ازنظر کارکرد درمحیط های فضای باز کاملا ایمن هستند. سارقین اماکن و منازل اغلب دنبال سرقت ازمحیط هایی هستند که ازهیچگونه حفاظ فیزیکی و یا مجازی جهت برقراری امنیت استفاده نشده باشد. بیاد داشته باشید که حتی حفاظ هایی با شکل نیزه و یا شاخ گوزن اغلب تضمین کننده امنیت محیط نیستند اما سنسورهای لیزری مادون قرمز علاوه بر بازدارنده بودن فرمان هشدار اعلام سرقت و تماس تلفنی تلفنی را به دزدگیر اماکن صادر میکنند.

عملکرد چشم خطی لیزری به زبان ساده

چشم خطی یک جفت سنسور (فرستنده و گیرنده) مادون قرمز نامرئی است که دو طرف دیوار ها، ورودی و هر حائلی که مد نظر مالکین باشد نصب میشود و لحظه ورود غیر مجاز اشعه بین دو سنسور قطع شده و رله خروجی سنسور، فرمان آلارم و شماره گیری اتوماتیک رابه دستگاه مرکزی اعلام سرقت صادر میکنند

عملکرد چشم خطی به زبان تخصصی

طیف نوری مادون قرمز بطور دائم ازفرستنده یا همان TRANSMITTER بصورت خطی و کاملا متقارن بسمت گیرنده یا همان Receiver تابیده میشود و درمدار گیرنده درصد انتشار شعاع نوری مادون قرمز را با شروع کار و اشعه اولیه جذب شده درگیرنده مقایسه میشود. و درصورت اینکه نور جذب شده کمتر ازمقدار استاندارد تنظیمی مثلا ۵۰ درصد کمتر باشد این حالت بمنزله قرار گرفتن مانع بین دو سنسور تلقی شده و رله خروجی تغییر وضعیت خواهد داد. تنظیم حساسیت سنسور ها بایدبه گونه ای باشد که عوامل جوی و محیطی همچون مه و گرد و غبار باعث جذب کمتر اشعه توسط گیرنده و عاملی جهت وقوع آلارم بی مورد نباشد.

سرویس و نگهداری چشم خطی لیزری :

بدلیل استفاده ازاین نوع چشمی ها درمحیط های باز و درمجاورت عوامل جوی بصورت دوره ای و مداوم باید عدسی بیم ها را ازلحاظ ظاهری و فیزیکی بررسی کرد. لایه گرد و غبار نشسته روی بیم ها باید توسط پارچه نم دار تمیز شوند. قبل ازپاک کردن عدسی ها و غبار روبی حتما تغذیه سنسور ها ازمدار قطع شود و پس ازمراحل تمیز کاری حتما اتصالات فیزیکی و سیم بندی ها چک شده و یک بار سیستم را مورد آزمایش قرار دهید. با آمدن فصل سرما و برودت حتی الامکان هر چند روز یکبار سعی شود ازیخ زدگی و پوشیده شدن سنسور ها درصورت بارش برف جلوگیری شود. درصورت امکان توصیه میشود چشمهای خطی را زیر سایبان و یا محافظ نصب کنید.

مختصری در مورد مشخصات فنی چشم خطی لیزری بدانید:

دمای کارکرد رادار خطی بین ۲۵- تا ۵۵+ بوده و درشرایط آب و هوایی مختلف و شرایط جوی همچون برف و باران و هوای گرم و آفتابی کار میکند.

بیم لیزر خطی هم درمحیط های بسته و هم درفضای باز کاربرد دارند و تا ۱۵۰ متر و یا بیشتر امکان ایجاد محدوده پوشش دهی بین دو سنسور وجود دارد.

زون nc و no که همان کنتاکتهای باز و بسته رله خروجی میباشند قابلیت اتصال انواع کنترل پنل های اعلام سرقت را مهیا میسازند بطوری که سوا ازمارک و مدل دستگاه، این چشم خطی لیزری بتمام سانترالهای دزدگیر و اعلام حرق و… براحتی متصل میشوند.

مشخصات فنی بیم لیزر خطی

این رادار خطی قابلیت تنظیم بیم ها تا زاویه ۹۰ درجه درراستای افقی و ۱۵ درجه درراستای عمودی را دارند و استاندارد بدنه IP65 و محافظ دربرابر اشعه UV را دارا هستند .

سازنده با طراحی مدار محافظ امکان هرگونه دستکاری فیزیکی را بصفر رسانده بطوری که با باز شدن درب سنسور و یا بریدن کابلهای ارتباطی آژیرهای خطر (درست مانند ورود غیر مجاز بمحل) فعال میشوند.

ولتاژ کاری بیم خطی بین ۱۰ تا ۲۴ ولت DC بوده و جریان پایینی حدود ۶۵۰ میلی آمپر مصرف میکند.

راهنمایی نقشه خوانی و اصطلاحات بکار رفته در کاتالوگ چشم خطی لیزری

BEAM RANGE

فاصله متعارف بین دو سنسور فرستنده TX و گیرنده RX

Reflector

بازتاب دهنده لیزر مادون قرمز

Sensitivity

حساسیت چشم خطی لیزری که تنظیم آن بستگی بشرایط محیطی دارد

محتویات این بسته یک فرستنده و یک گیرنده خطی به همره دو عدد پایه فلزی و یک کاتالوگ و نقشه راهنما میباشد.

قیمت چشم خطی لیزری مادون قرمز و مشخصات آن را میتوانید در سایت www.igmstore.ir ببینید.
